产品代号：45E‑A，属于薄壁不锈钢卡压管件，执行标准 GB/T 19228.1‑2024《不锈钢卡压式管件组件 第 1 部分：卡压式管件》、CJ/T 152‑2016，A 型含义：两端均为承口，两端都可以插入薄壁不锈钢水管进行卡压连接，区别于 B 型（一端承口、一端直管插口）。

1、材质与外观

• 本体材质：S30408（304）、S30403（304L）、S31603（316L）不锈钢，冲压一体成型，焊缝平整，内外抛光，内壁光滑无毛刺，无裂纹、砂眼、凹坑缺陷。
• 内置密封圈：承口槽预装 EPDM 三元乙丙 O 型橡胶密封圈，卫生级，适配饮用水系统，耐温‑20～110℃，抗热水老化。

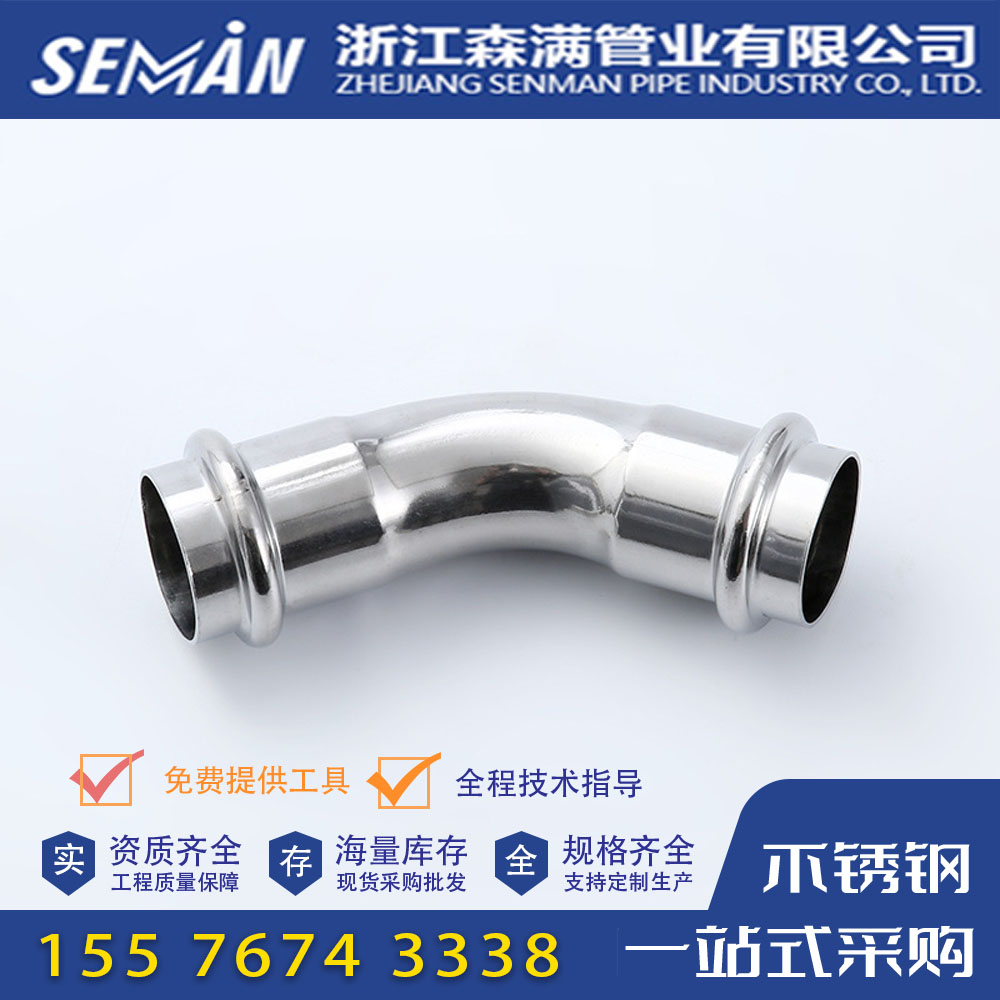

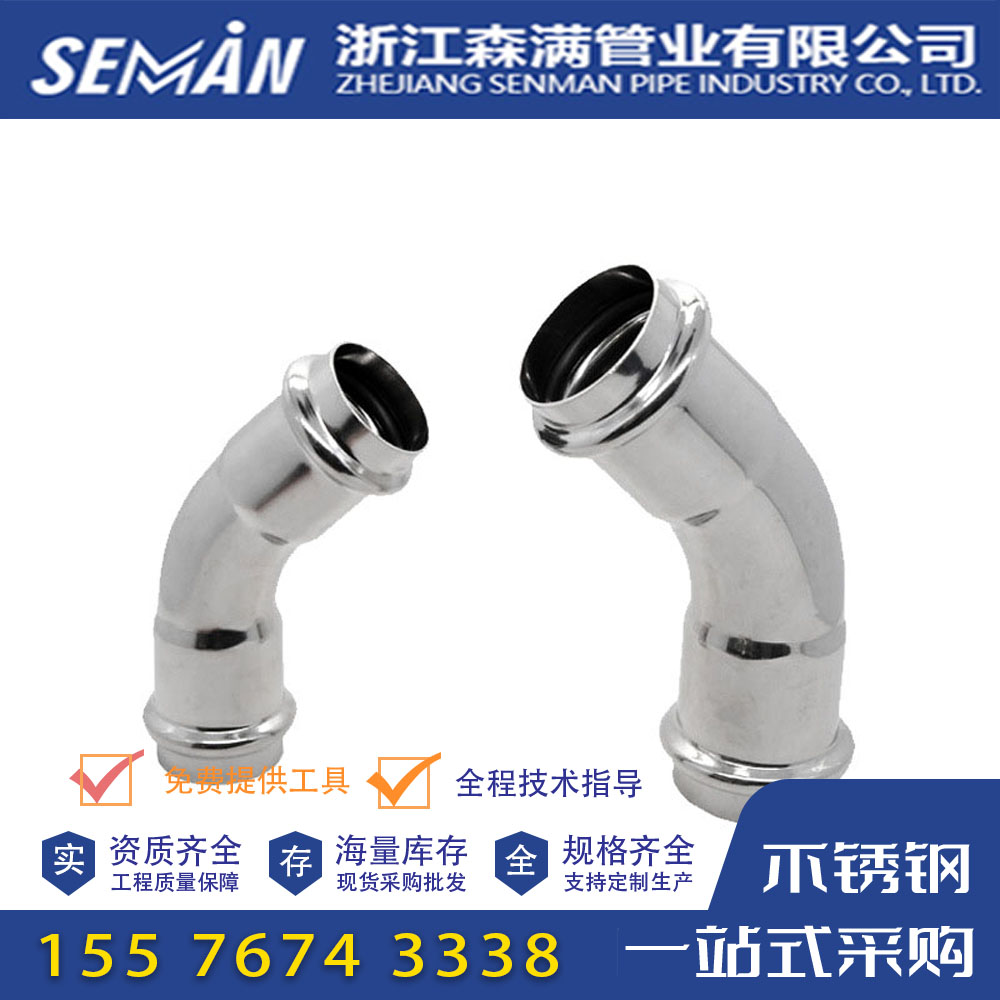

• 弯头折弯角度45°，进出口通径相等（等径），两端为卡压承口结构。

2、规格参数

公称通径 DN15‑DN100，适配薄壁不锈钢水管 I 系列 / II 系列外径（DN15：16mm/15.88mm；DN20：20mm/22.22mm；DN25：25.4mm/28.58mm 以此类推）。

• S 型双卡压：PN25，设计压力 2.5MPa；D 型单卡压：PN16，设计压力 1.6MPa。
• 适用介质：冷水、热水、直饮水；介质温度≤80℃常规给水工况。

3、结构说明

1. 弯头本体：45° 圆滑弯管段，流道平顺，水流阻力小，不易产生涡流。

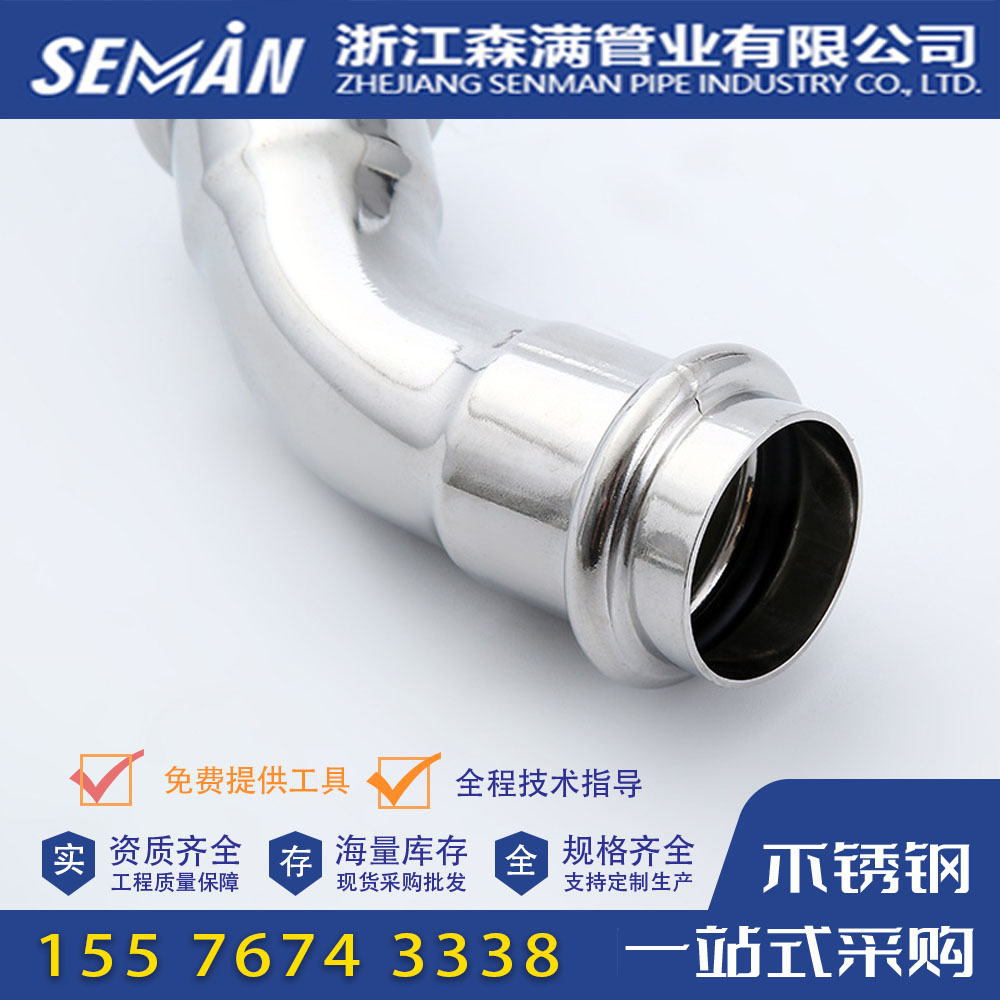

2. 两端 A 型承口：两个完全相同的卡压承口，承口内部设置密封凹槽，用于安放 O 型密封圈；承口外壁为卡压挤压区域，供卡压钳挤压变形；管件上带有管道插入深度标记线，施工时管材插入至标记位置。

A 型关键点：两头都是承口，两头都要插管子、两头都要卡压，用于两段相同管径管道 45° 转向。

4、工作原理

将去毛刺的薄壁不锈钢水管插入弯头两端承口至刻度线，使用对应型号液压卡压钳对两端承口位置径向挤压，管件与管材发生塑性变形，压接处形成六角锁止截面，O 型圈被压缩，实现机械锁紧 + 橡胶密封双重止水，压接完成后接口不可拆卸。

5、产品特点

✅弯管流道圆滑，水头损失小，适合管路微调转向，多用于立管、支管、吊顶内管路转向。 ✅A 型双承口，直接对接两段同规格不锈钢水管，无需额外转换接头。 ✅卫生耐腐蚀，适配家装、酒店、医院直饮水、二次供水系统，可暗埋墙体地坪。 ⚠️必须使用匹配 D 型 / S 型卡压工具，工具不能混用；管材端口必须彻底去除内外毛刺，防止割伤密封圈造成渗漏；压接后接头不可拆卸。

6、应用场景

建筑住宅冷热水管道、酒店、医院、学校直饮水、二次供水工程，管道需要 45° 平缓转向位置，减少 90° 弯头带来的水流阻力。

简易区分：A 型 45° 等径弯头：两头都是碗状承口；B 型 45° 弯头：一头承口，一头是直管，用于插入另一管件内部。
