不锈钢 90°B 型等径弯头详细描述

产品代号：90E‑B，薄壁不锈钢卡压管件，执行标准 GB/T 19228.1‑2024、CJ/T 152‑2016。

B 型定义：一端为卡压承口，另一端为直管插口（光管插入端）；区别于 A 型两端都是承口。

1、材质与外观

• 本体材质：S30408 (304)、S30403 (304L)、S31603 (316L) 不锈钢，冲压一体成型，焊缝平整，内外抛光，内壁光滑无毛刺，无裂纹、砂眼、凹坑等缺陷。
• 承口内部预装EPDM 卫生级 O 型橡胶密封圈，适用于饮用水，耐温‑20～110℃，抗热水老化。

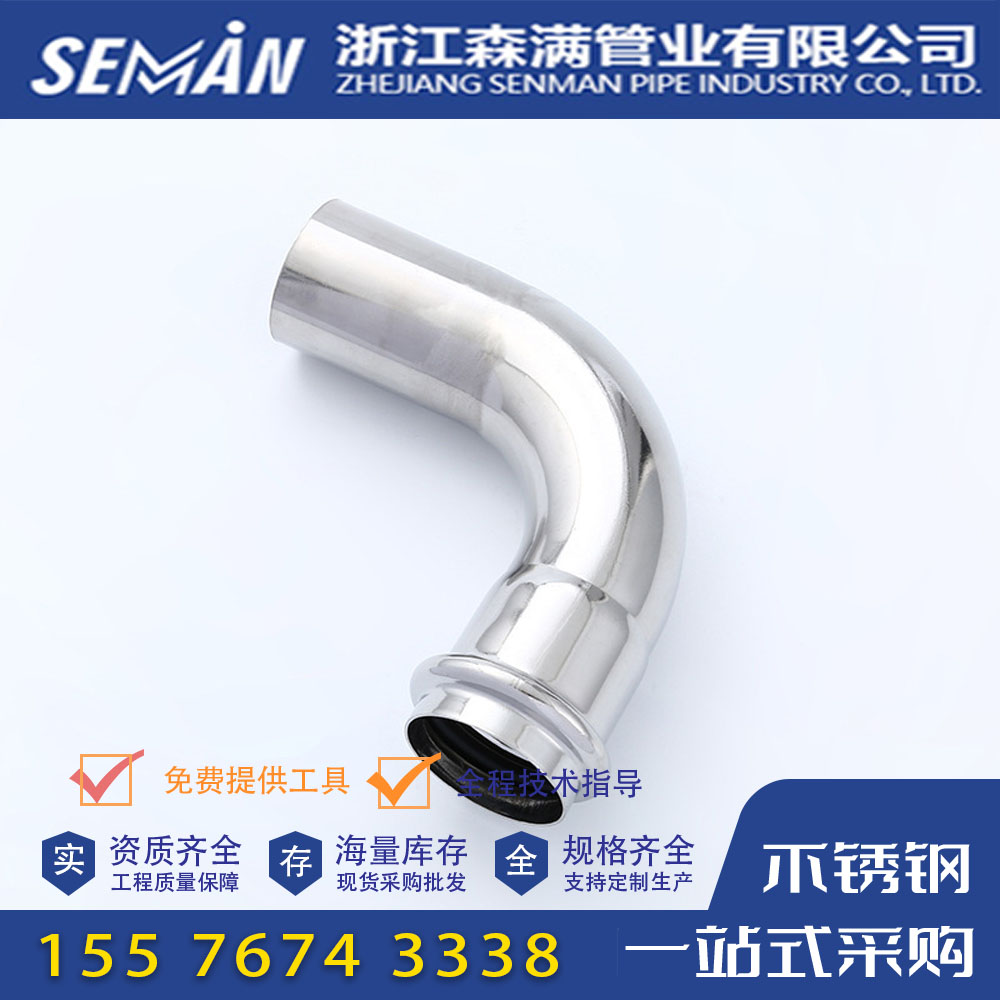

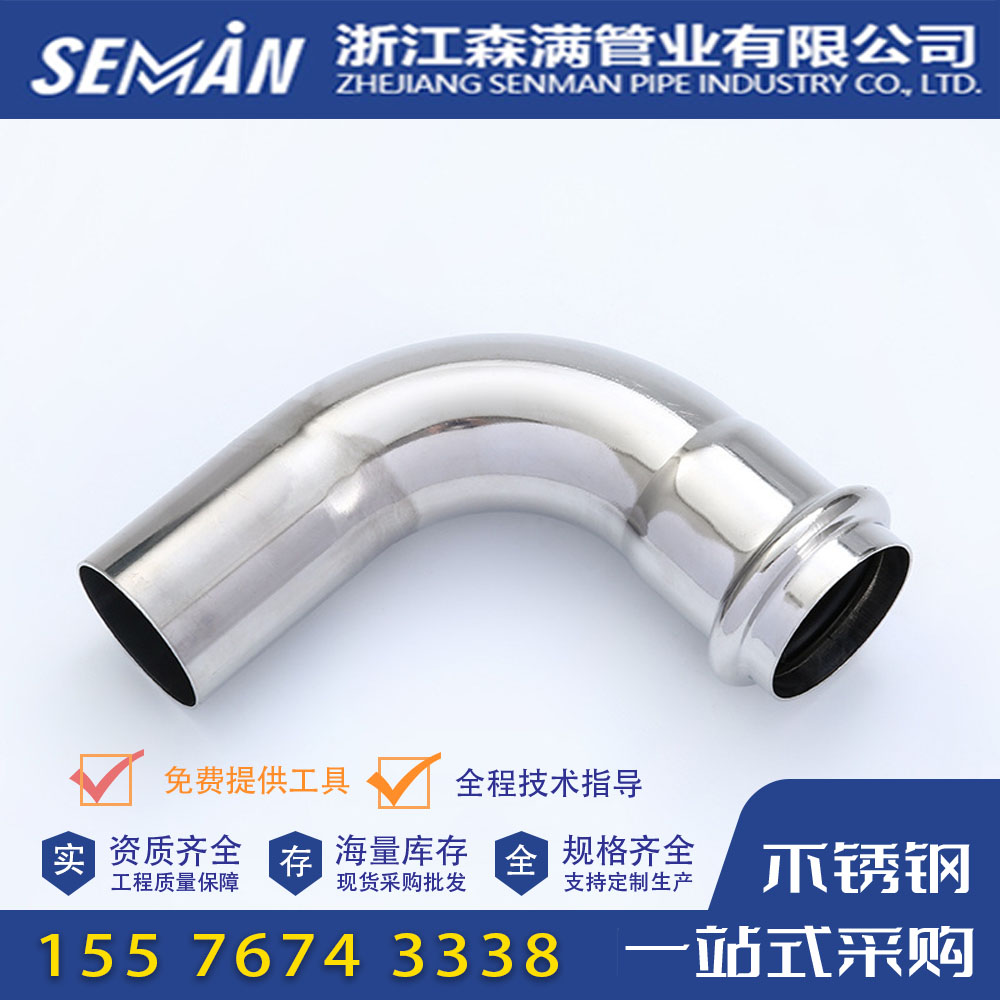

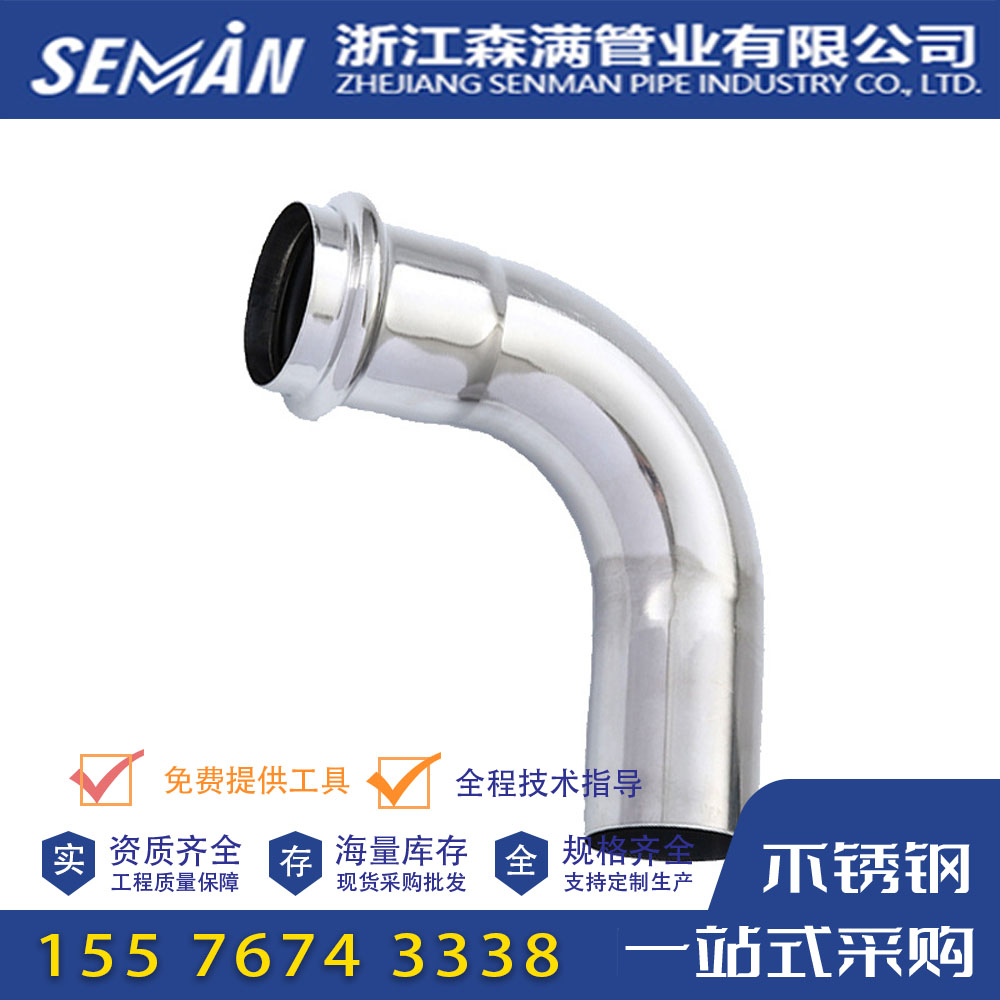

• 弯头弯曲角度 90°，进出口通径等径；一端带卡压承口（内置密封圈），另一端是光滑直管插口，插口无密封槽、无密封圈。

2、规格参数

公称通径 DN15‑DN100，适配 I、II 系列薄壁不锈钢水管外径。

• D 型单卡压：PN16，设计压力 1.6MPa；
• S 型双卡压：PN25，设计压力 2.5MPa。
• 适用介质：冷水、热水、直饮水；常规给水工作温度≤80℃。

3、结构说明

1. 弯管本体：90° 圆滑弯管，流道平顺，水头损失小。
2. 承口端：标准卡压承口，内部设置密封凹槽安放 O 型密封圈，外壁为卡压挤压区域，管件印有管材插入深度标记线，管材插入至标记位置后进行卡压作业。
3. 插口端（B 型关键）：为光滑直管段（插口），没有密封圈，不做卡压；该插口直接插入另一管件的承口内部，依靠另一管件承口内的密封圈实现密封锁止。

简单理解 B 型 90° 弯头：一头需要插管子 + 卡压；另一头本身就是管子，直接插进别的管件承口里。

4、工作原理

1. 弯头承口端：将去毛刺的不锈钢水管插入弯头承口至刻度线，使用对应液压卡压钳径向挤压，管件与管材塑性变形形成六角锁止截面，O 型圈压缩，完成机械锁紧密封，压接后不可拆卸。
2. 弯头插口端：将弯头的直管插口清理毛刺后，直接插入配套管件（直通、三通、弯头）的承口内部，对配套管件的承口位置进行卡压，依靠配套管件内部的密封圈完成密封，B 型弯头插口端本身不进行卡压操作。

5、产品特点

✅减少一处卡压点位，管路布局紧凑，适合狭小空间转弯； ✅一体插口，减少接头配件数量，简化管路； ✅流道圆滑，水流阻力小，可暗埋墙体、地坪； ⚠️插口端管口必须去除内外毛刺，防止割伤对方管件内的密封圈； ⚠️必须匹配 D 型 / S 型专用卡压工具，工具不可混用；压接完成后接头不可拆卸。

6、应用场景

住宅家装冷热水、酒店、医院、学校直饮水、二次供水工程；多用于管路转角、分支转向，狭小吊顶、管井内管路布置。

对比区分： ・A 型 90° 弯头（90E‑A）：两头都是承口，两段管子分别插入，两头都卡压• B 型 90° 弯头（90E‑B）：一头承口（插管子，卡压）；一头插口（直管，插进别的管件，不卡压）
