1、材质与外观

• 本体材质：S30408（304）、S30403（304L）、S31603（316L）不锈钢，一体冲压成型，焊缝打磨平整，内外抛光钝化；内壁光滑无毛刺、砂眼、裂纹，满足饮用水卫生要求。
• 双卡压承口内置食品级 EPDM 三元乙丙 O 型密封圈，耐温‑20～110℃，耐热水老化，适配冷热水直饮水系统。

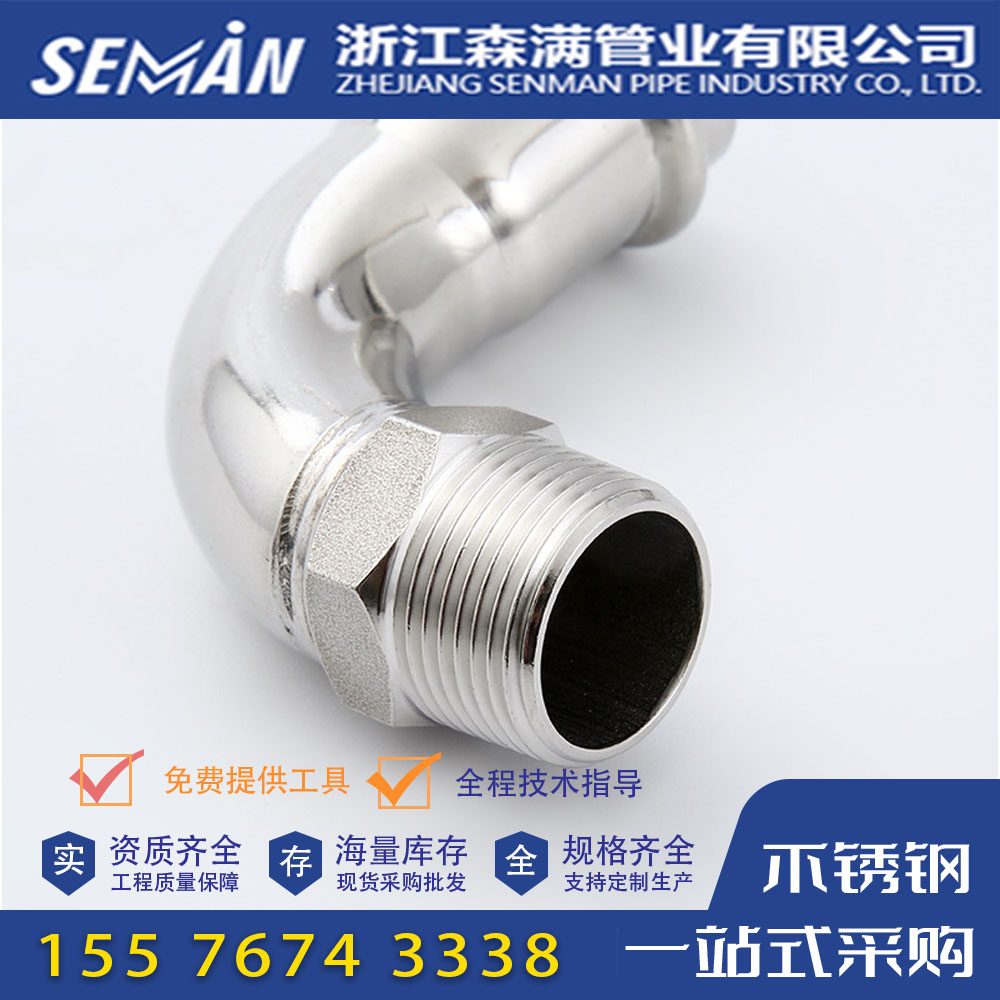

• 外螺纹端带六角定位台阶，方便扳手夹持锁紧；采用G 圆柱管螺纹，常见规格 G1/2（4 分）、G3/4（6 分）、G1（1 寸），牙型规整，无乱牙、飞边毛刺。
• 弯管 90° 圆滑过渡，流道无缩径，水流阻力小。

2、规格参数

公称通径 DN15‑DN50，适配 I 系列、II 系列薄壁不锈钢水管外径。

• S 型双卡压，公称压力 PN25，设计压力 2.5MPa；抗拉拔、抗扭转优于 D 型单卡压，适合高层建筑、冷热交替、暗埋管路。
• 适用介质：冷水、热水、直饮水；常规工作温度≤80℃。
• 常用规格：DN15×G1/2、DN20×G3/4、DN25×G1、DN32×G1¼、DN40×G1½、DN50×G2。

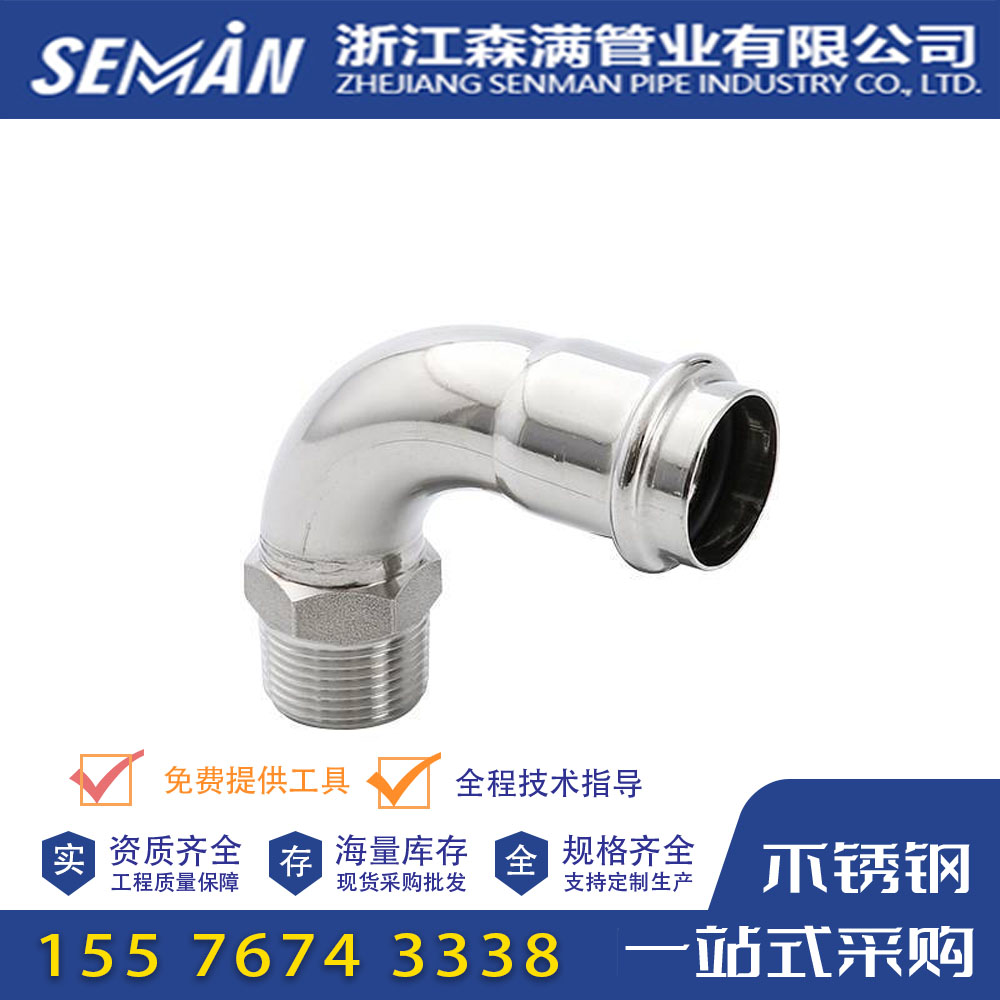

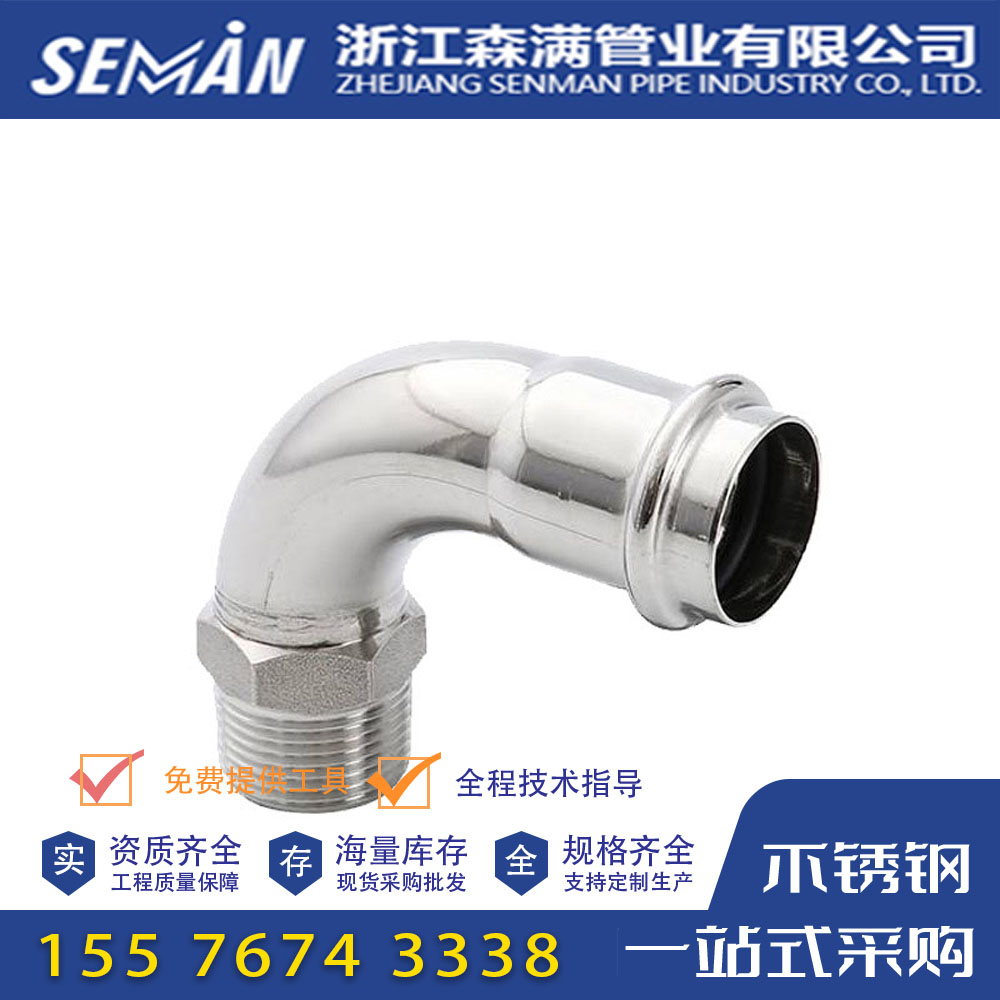

3、结构说明

1. S 型双卡压承口端：加长双卡压承口，设置两道挤压卡压区域，内部 U 型槽预装 O 型密封圈；管件刻印管材插入深度标记线，管材插入至标记位置，使用 S 型双卡压工具两处径向挤压，形成双六角锁止截面，抗拔抗震性能强。
2. 90° 弯管本体：圆滑弯管过渡，流道通畅，水头损失小。
3. 六角外螺纹端：外管螺纹接口，六角台阶便于扳手受力；螺纹端不参与卡压，依靠生料带或密封垫片实现螺纹密封，螺纹接口可拆卸维护。

关键区分：承口端接不锈钢水管，做双卡压；外丝端接内丝阀件，不接水管。

4、工作原理

1. 将薄壁不锈钢水管管口去除内外毛刺，插入双卡压承口至深度标记线；使用 S 型专用双卡压液压钳，对承口两处卡压位径向挤压，管件管材同步塑性变形，形成双六角锁止截面，O 型密封圈均匀压缩，机械锁紧 + 橡胶双重止水，压接后接头不可拆卸。
2. 外螺纹端缠绕生料带或加装密封垫片，旋入内丝阀件完成连接，螺纹接口可拆装检修。

5、产品特点

✅S 型双卡压双重压接，抗拉拔、抗扭转、抗震，适合高层、墙体地坪暗埋； ✅90° 转向 + 外丝转换一体化，减少中间转换接头，管路布局简洁； ✅内壁光滑卫生，耐腐蚀，使用寿命长，适配直饮水系统； ⚠️必须使用 S 型双卡压专用工具，严禁与 D 型单卡压工具混用； ⚠️管材端口必须去除内外毛刺，防止割伤 O 型密封圈造成后期渗漏； ⚠️螺纹端禁止暴力拧压，生料带不宜过多，防止碎屑进入管路造成二次污染。

6、应用场景

住宅家装冷热水、酒店、医院、学校直饮水、二次供水工程；管路转角点位，用于对接内丝球阀、内丝接头、金属软管等丝扣设备。

对比区分 ・双卡压内丝弯头：承口卡压，另一端内螺纹，接外丝配件； ・双卡压外丝弯头：承口卡压，另一端外螺纹，接内丝配件； ・A/B 型弯头：两端均为水管承口 / 插口，无螺纹。
