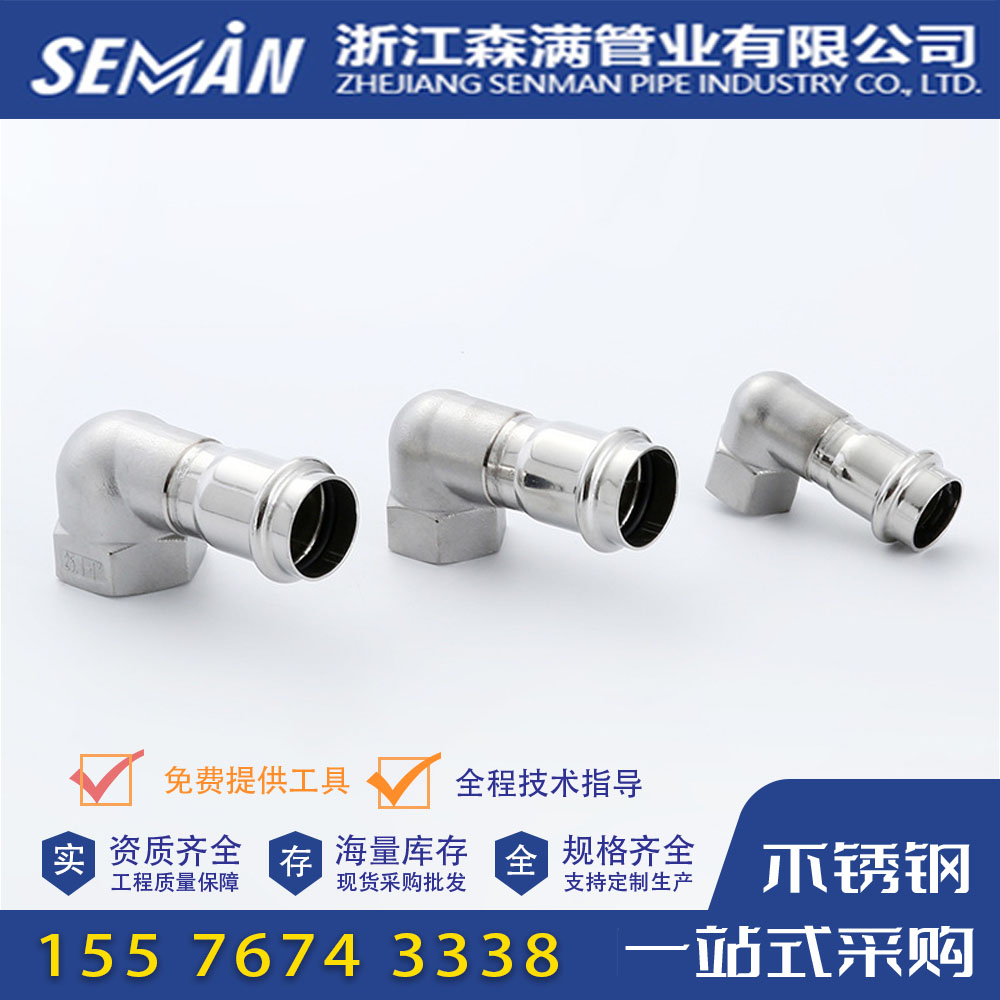

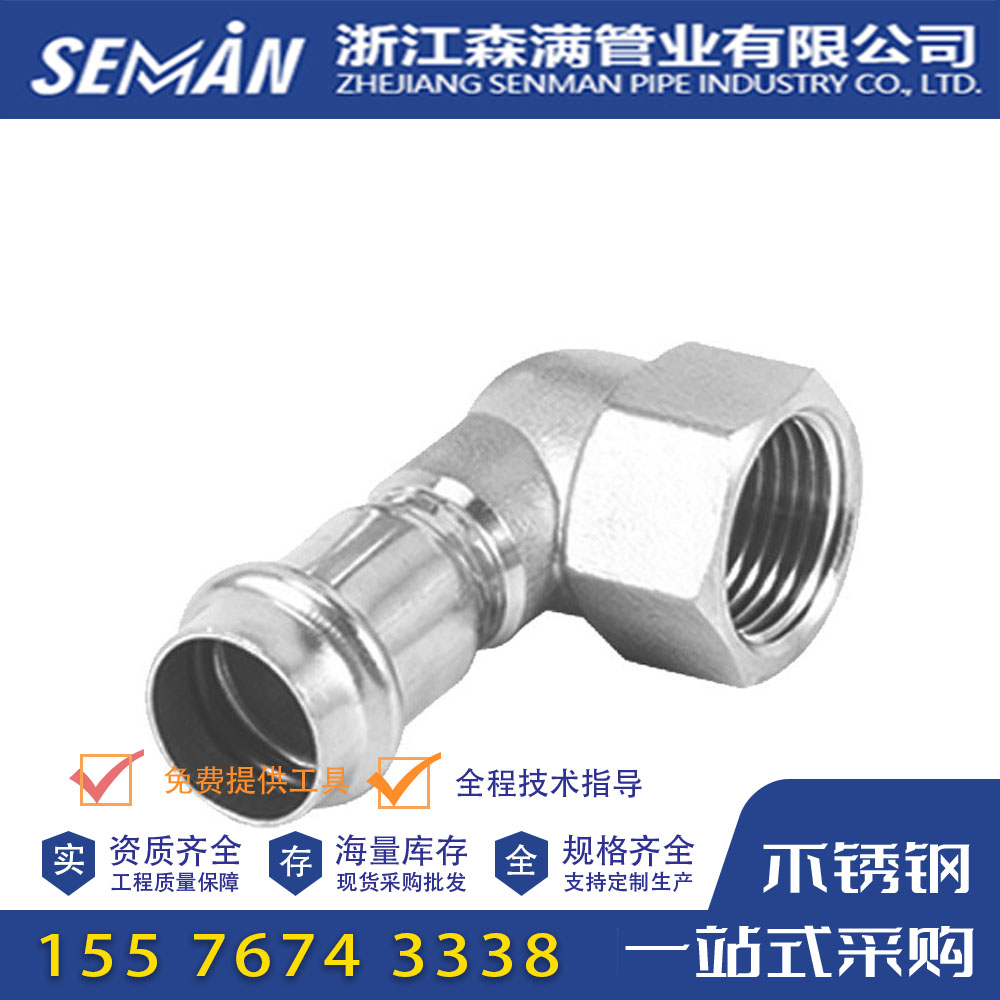

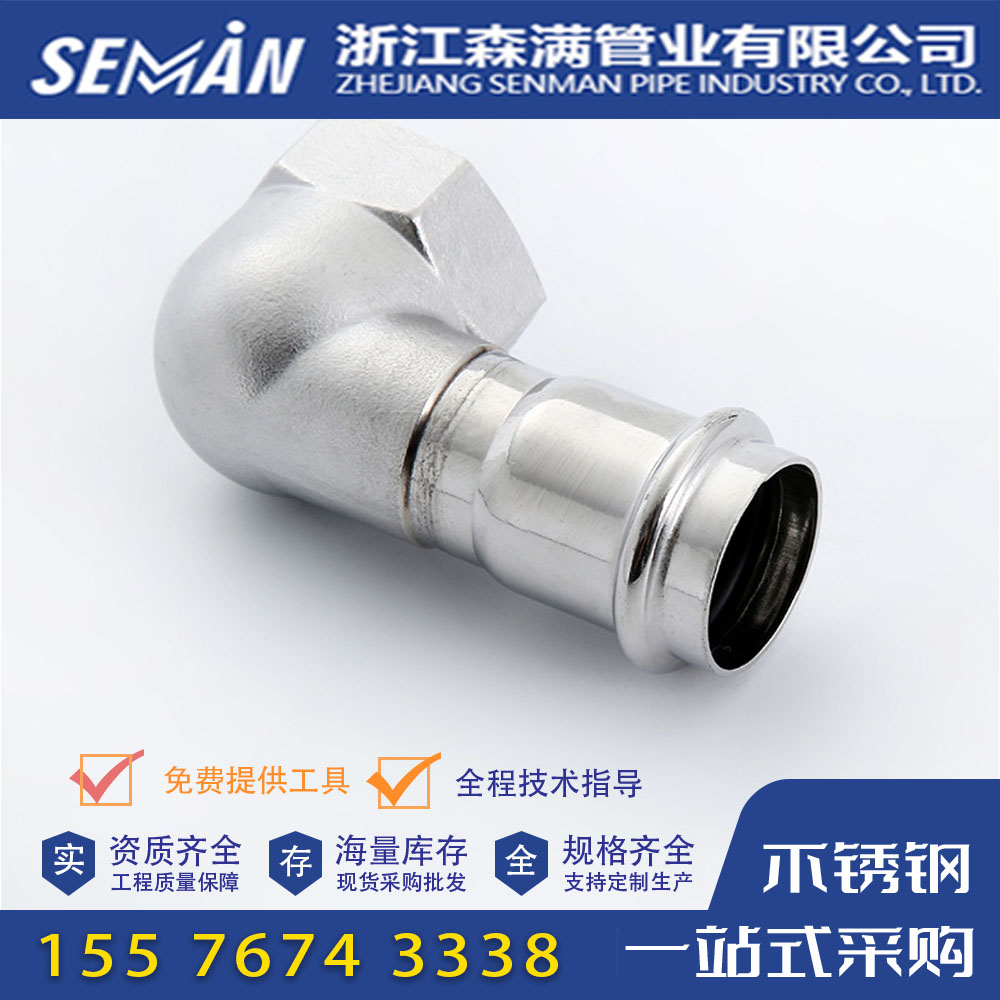

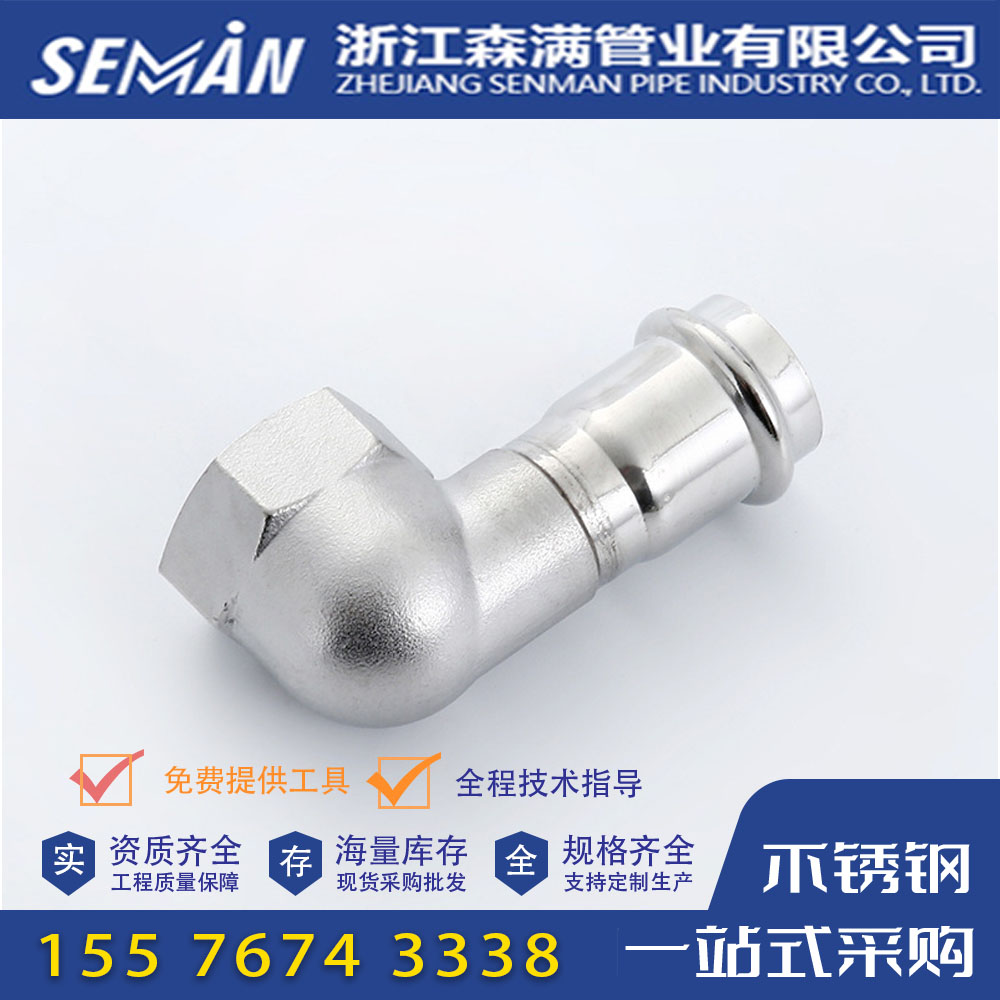

不锈钢 90° 内螺纹短径弯头（内丝短弯头）详细描述

产品代号：90°EFZ (R) 内丝短弯头，属于薄壁不锈钢卡压转换管件，执行标准 GB/T19228.1‑2024、CJ/T152‑2016。

结构特点：一端为卡压承口，另一端为六角内螺纹接口；整体短结构，外形紧凑，俗称内丝短弯头，用于不锈钢管路 90° 转向并转换成内丝，对接阀门、角阀、软管等丝扣配件。

1、材质与外观

• 本体材质：S30408（304）、S30403（304L）、S31603（316L）不锈钢，一体冲压成型，焊缝打磨平整，内外抛光，内壁光滑无毛刺、无砂眼裂纹缺陷。
• 卡压承口内置卫生级 EPDM 三元乙丙 O 型密封圈，适用于饮用水，耐温‑20～110℃，耐热水老化。
• 螺纹端为六角本体，方便扳手定位辅助安装；管螺纹采用G 圆柱管螺纹，常见规格 G1/2（4 分）、G3/4（6 分）、G1（1 寸），螺纹精度高，无毛刺乱牙。
• 整体为短径结构，相比普通长内丝弯头总长度更短，适合狭小空间安装。

2、规格参数

公称通径 DN15‑DN50，适配 I 系列、II 系列薄壁不锈钢水管外径。

• D 型单卡压：PN16，设计压力 1.6MPa；
• S 型双卡压：PN25，设计压力 2.5MPa；
• 适用介质：冷水、热水、直饮水；介质温度≤80℃常规给水工况。
• 规格示例：DN15×G1/2、DN20×G3/4、DN25×G1。

3、结构说明

1. 卡压承口端：标准 D 型 / S 型卡压承口，内部密封槽预装 O 型密封圈；外壁为卡压挤压区域，管件刻印管材插入深度标记线，管材插入至标记位置进行卡压作业。
2. 90° 弯管本体：短型圆滑弯道，流道通畅，水头损失小，整体轴向尺寸短。
3. 内螺纹六角端：内管螺纹接口，六角外廓便于扳手夹持，用于外接外丝阀门、角阀、金属软管；螺纹端不做卡压，依靠螺纹 + 密封垫片 / 生料带密封。

关键区分：本管件只有一侧是卡压承口（接不锈钢水管），另一侧是内丝螺纹（接丝扣配件），不是两端接水管弯头。

4、工作原理

1. 将薄壁不锈钢水管管口去除内外毛刺，插入管件卡压承口至深度标记线；使用对应 D 型 / S 型液压卡压钳对承口位置径向挤压，管件与管材发生塑性变形，压接位置形成六角锁止截面，O 型圈被压缩，完成机械锁紧 + 橡胶密封，压接后接口不可拆卸。
2. 内螺纹端配合垫片或生料带，与外丝阀件手动旋紧密封，螺纹端可拆装。

5、产品特点

✅短径紧凑结构，墙体暗埋、槽位狭小位置安装优势明显； ✅实现不锈钢卡压管路 90° 转向同时直接转为内丝接口，减少中间转换接头； ✅卫生耐腐蚀，适配直饮水系统，可暗埋墙体； ⚠️管材端口必须彻底去除毛刺，防止割伤内置 O 型密封圈造成后期渗漏； ⚠️必须匹配对应 D 型 / S 型专用卡压工具，工具不可混用； ⚠️螺纹端安装禁止暴力拧压，建议使用密封垫片，避免生料带过多进入管路造成二次污染。

6、应用场景

住宅家装冷热水、酒店、医院、学校直饮水、二次供水工程；用于管路转角位置接角阀、球阀、软管、取水点等丝扣设备接口。

对比区分： ・90°A 型等径弯头：两端卡压承口，两端接不锈钢水管； ・90°B 型等径弯头：一端承口，一端插口，均接不锈钢水管； ・90° 内丝短弯头：一端卡压承口接不锈钢水管，一端内螺纹接丝扣阀件。
