1、材质与外观

• 本体材质：S30408（304）、S30403（304L）、S31603（316L）不锈钢，冲压一体成型，焊缝打磨平整，内外抛光钝化处理；内壁光滑无毛刺、砂眼、裂纹、凹坑缺陷，满足饮用水卫生要求。
• 双卡压承口内置食品级 EPDM 三元乙丙 O 型密封圈，耐温‑20～110℃，抗热水老化，适用于冷热水直饮水系统玫德集团。
• 螺纹端为六角外形，便于扳手夹持定位；管螺纹采用G 圆柱非密封管螺纹，常见规格 G1/2（4 分）、G3/4（6 分）、G1（1 寸），螺纹牙型规整，无乱牙、毛刺1688阿...。
• 弯管为 90° 圆滑过渡，流道通畅，水头损失小。

2、规格参数

公称通径 DN15‑DN50，适配 I 系列、II 系列薄壁不锈钢水管外径玫德集团。

• S 型双卡压，公称压力 PN25，设计压力 2.5MPa；抗拉拔性能优于单卡压 D 型管件，适合高层建筑、冷热交替管路。
• 适用介质：冷水、热水、直饮水；常规工作温度≤80℃。
• 常用规格示例：DN15×G1/2、DN20×G3/4、DN25×G1、DN32×G1¼、DN40×G1½、DN50×G21688阿...。

3、结构说明

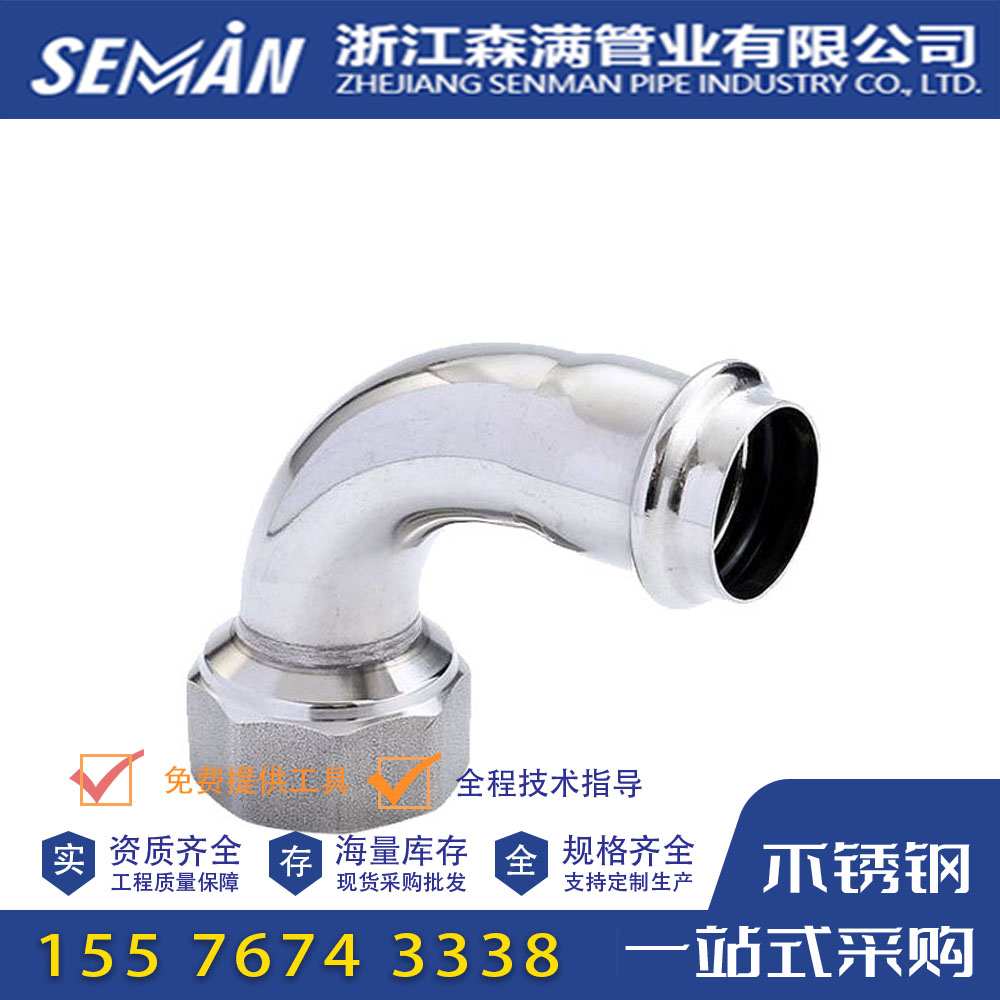

1. S 型双卡压承口端：双卡压承口带有加长直段，设置两道挤压区域，内部 U 型槽预装 O 型密封圈；管件刻印管材插入深度标记线，管材插入至标记位置，使用 S 型双卡压工具进行两处径向挤压，形成双重锁止六角截面，抗旋转、抗拔能力更强。
2. 90° 弯管本体：圆滑弯管过渡，流道无缩径，水流阻力小。
3. 六角内螺纹端：内管螺纹接口，六角外廓便于扳手受力；螺纹端不参与卡压，依靠生料带或密封垫片实现螺纹密封，接口可拆装。

关键区分：S 型双卡压承口有两处卡压位置，区别于 D 型单卡压一处卡压；仅承口端接不锈钢水管，内丝端接丝扣阀件，不接水管。

4、工作原理

1. 将薄壁不锈钢水管管口去除内外毛刺，插入双卡压承口至深度标记线；使用 S 型专用双卡压液压钳，对承口两处卡压位径向挤压，管件与管材同步塑性变形，形成双六角锁止截面，O 型密封圈被均匀压缩，实现机械锁紧 + 橡胶密封双重止水；压接完成后接头不可拆卸。
2. 内螺纹端缠绕生料带或加装密封垫片，与外丝阀件旋紧密封，螺纹接口可拆卸维护。

5、产品特点

✅S 型双卡压双重压接，抗拉拔、抗扭转、抗震性能好，适合高层、暗埋墙体地坪工况； ✅90° 转向与丝扣转换一体，减少中间接头，管路布局简洁； ✅内壁光滑卫生，耐腐蚀，使用寿命长，适配直饮水系统； ⚠️必须使用 S 型双卡压专用工具，不可与 D 型单卡压工具混用； ⚠️管材端口必须去除内外毛刺，防止割伤密封圈造成后期渗漏； ⚠️螺纹端禁止暴力拧入，生料带不宜过多，避免碎屑进入管路造成污染。

6、应用场景

住宅家装冷热水、酒店、医院、学校直饮水、二次供水工程；管路转角点位，用于接角阀、球阀、金属软管、取水点等丝扣设备接口。

对比区分 ・D 型单卡压内丝弯头：承口单处卡压，PN16； ・S 型双卡压内丝弯头：承口两处卡压，PN25，强度更高，高层优先选用； ・A/B 型弯头：两端均为水管承口 / 插口，无螺纹。
